Trong quá trình sản xuất bảng mạch điện tử (PCB/PCBA), kiểm tra chất lượng là công đoạn không thể thiếu nhằm đảm bảo sản phẩm hoạt động ổn định trước khi xuất xưởng. Nếu việc đo kiểm được thực hiện thủ công bằng đồng hồ vạn năng hoặc que đo thông thường thì sẽ mất rất nhiều thời gian, đặc biệt đối với các bo mạch có hàng trăm hoặc hàng nghìn điểm cần kiểm tra.

Đó cũng là lý do Jig Test PCB ra đời. Đây là thiết bị chuyên dụng giúp kết nối đồng thời tới nhiều điểm đo trên bo mạch, rút ngắn đáng kể thời gian kiểm tra, nâng cao độ chính xác và giảm thiểu sai sót do con người gây ra. Hiện nay, Jig Test được ứng dụng rộng rãi trong các dây chuyền SMT, DIP cũng như các nhà máy sản xuất thiết bị điện tử quy mô lớn.

Trong bài viết này, ELECFARM sẽ cùng bạn tìm hiểu Jig Test PCB là gì, nguyên lý hoạt động, cấu tạo và các chức năng quan trọng của thiết bị này.

Jig Test PCB Là Gì?

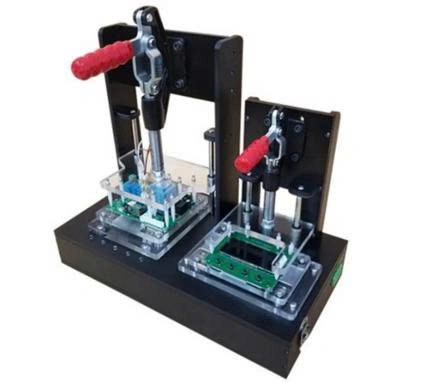

Jig Test PCB (hay còn gọi là PCB Test Fixture) là một thiết bị cơ khí – điện tử chuyên dụng được thiết kế để kiểm tra nhanh các bo mạch điện tử sau khi lắp ráp.

Khác với phương pháp đo thủ công chỉ có thể tiếp xúc từng điểm một, Jig Test sử dụng hàng chục, hàng trăm hoặc thậm chí hàng nghìn Pogo Pin (kim đo lò xo) để tiếp xúc đồng thời với toàn bộ các điểm kiểm tra (Test Point) trên PCB. Sau khi bo mạch được đặt vào đồ gá và ép xuống, toàn bộ tín hiệu sẽ được truyền tới hệ thống đo kiểm tự động (ATE – Automated Test Equipment), từ đó đánh giá chính xác tình trạng của bo mạch.

Nhờ khả năng tiếp xúc đồng thời với nhiều điểm đo, Jig Test giúp giảm đáng kể thời gian kiểm tra, nâng cao năng suất sản xuất và đảm bảo chất lượng sản phẩm đồng đều.

Ngày nay, hầu hết các nhà máy sản xuất điện tử đều sử dụng Jig Test trong các công đoạn như:

• Kiểm tra ICT (In-Circuit Test)
• Kiểm tra chức năng FCT (Functional Circuit Test)
• Nạp Firmware
• Đo thông mạch
• Kiểm tra nguồn
• Hiệu chuẩn sản phẩm

Pogo Pin Là Gì?

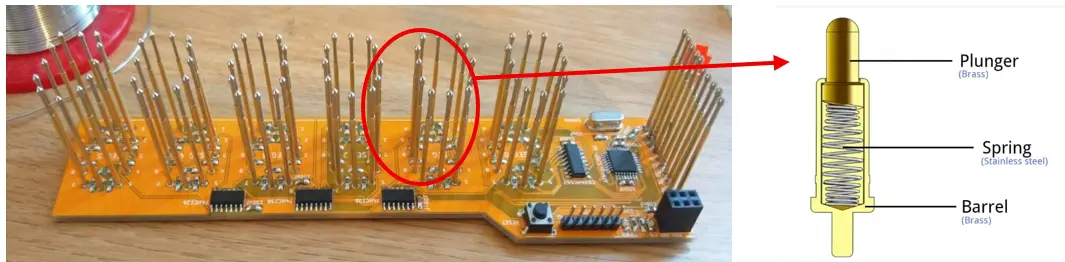

Pogo Pin là thành phần quan trọng nhất của một Jig Test PCB. Đây là loại đầu tiếp xúc cơ điện có cấu tạo dạng lò xo, cho phép tạo kết nối điện tạm thời giữa hệ thống kiểm tra và bo mạch mà không cần hàn trực tiếp.

Khi Jig được đóng lại, đầu kim sẽ nén xuống dưới tác dụng của lò xo và tiếp xúc với Test Point trên PCB. Sau khi kết thúc quá trình kiểm tra, lực ép được giải phóng, Pogo Pin trở về trạng thái ban đầu và sẵn sàng cho chu kỳ tiếp theo.

Do phải hoạt động hàng chục nghìn đến hàng triệu lần, Pogo Pin thường được chế tạo từ đồng berili hoặc đồng thau, bề mặt mạ vàng nhằm tăng khả năng dẫn điện, hạn chế oxy hóa và kéo dài tuổi thọ.

Chức Năng Của Jig Test PCB

Jig Test không chỉ đơn thuần là một giá đỡ bo mạch mà còn là cầu nối giữa PCB với hệ thống kiểm tra tự động. Thiết bị đảm nhiệm nhiều nhiệm vụ khác nhau trong dây chuyền sản xuất.

Kết Nối Đồng Thời Nhiều Điểm Đo

Thay vì sử dụng que đo để kiểm tra từng vị trí, Jig Test cho phép toàn bộ Pogo Pin tiếp xúc cùng lúc với tất cả Test Point được thiết kế trên PCB. Điều này giúp giảm thời gian kiểm tra từ vài phút xuống chỉ còn vài giây.

Đối với các bo mạch có hàng trăm linh kiện, đây là giải pháp gần như bắt buộc để đảm bảo năng suất sản xuất.

Kiểm Tra Linh Kiện Trên Bo Mạch

Jig Test hỗ trợ đo điện trở, tụ điện, cuộn cảm, diode, transistor cũng như phát hiện các lỗi như:

• Hở mạch
• Ngắn mạch
• Lắp sai linh kiện
• Sai giá trị linh kiện
• Lắp ngược chiều linh kiện phân cực

Việc phát hiện lỗi ngay sau công đoạn SMT giúp giảm đáng kể chi phí sửa chữa ở các bước sau.

Kiểm Tra Chức Năng Hoạt Động

Ngoài việc kiểm tra linh kiện riêng lẻ, Jig Test còn có thể cấp nguồn và mô phỏng môi trường hoạt động thực tế để đánh giá khả năng làm việc của toàn bộ bo mạch.

Hệ thống sẽ gửi tín hiệu đầu vào, đọc tín hiệu đầu ra và so sánh với giá trị tiêu chuẩn để xác định bo mạch có hoạt động đúng thiết kế hay không.

Nạp Firmware

Đối với các bo mạch sử dụng vi điều khiển, Jig Test thường tích hợp thêm cổng nạp chương trình.

Ngay sau khi PCB đạt yêu cầu, firmware sẽ được ghi trực tiếp vào vi điều khiển mà không cần chuyển sang một công đoạn khác, góp phần rút ngắn thời gian sản xuất.

Nguyên Lý Hoạt Động Của Jig Test PCB

Mặc dù có nhiều kiểu Jig khác nhau, hầu hết đều hoạt động theo quy trình gồm bốn bước cơ bản.

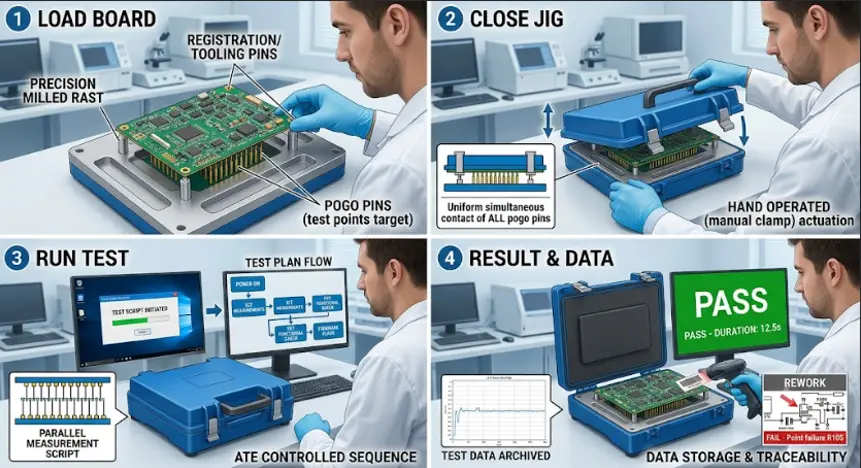

Bước 1: Đặt Bo Mạch Vào Đồ Gá

Người vận hành đặt PCB vào đúng vị trí trên khay chứa (Nest). Các chốt định vị giúp bo mạch luôn nằm đúng tọa độ thiết kế, đảm bảo từng Pogo Pin sẽ tiếp xúc chính xác với Test Point tương ứng.

Bước 2: Đóng Jig

Sau khi xác nhận bo mạch đã được đặt đúng vị trí, hệ thống sẽ đóng Jig bằng cơ cấu ép cơ khí, khí nén hoặc hút chân không.

Toàn bộ Pogo Pin đồng thời ép xuống bề mặt PCB và tạo kết nối điện ổn định.

Bước 3: Thực Hiện Kiểm Tra

Phần mềm điều khiển sẽ gửi lệnh đến các thiết bị đo như:

• Digital Multimeter
• Oscilloscope
• Power Supply
• Signal Generator
• ATE

Hệ thống sẽ tự động thực hiện các bài kiểm tra đã được lập trình sẵn như ICT, FCT hoặc nạp Firmware.

Bước 4: Xuất Kết Quả

Sau khi hoàn tất quá trình đo kiểm, phần mềm sẽ trả về kết quả:

• PASS: Bo mạch đạt yêu cầu.
• FAIL: Bo mạch không đạt.

Nếu FAIL, hệ thống thường hiển thị chính xác vị trí hoặc linh kiện nghi ngờ lỗi, giúp kỹ thuật viên sửa chữa nhanh chóng.

Đồng thời, dữ liệu kiểm tra cũng được lưu lại để phục vụ truy xuất chất lượng và thống kê sản xuất.

Cấu Tạo Của Jig Test PCB

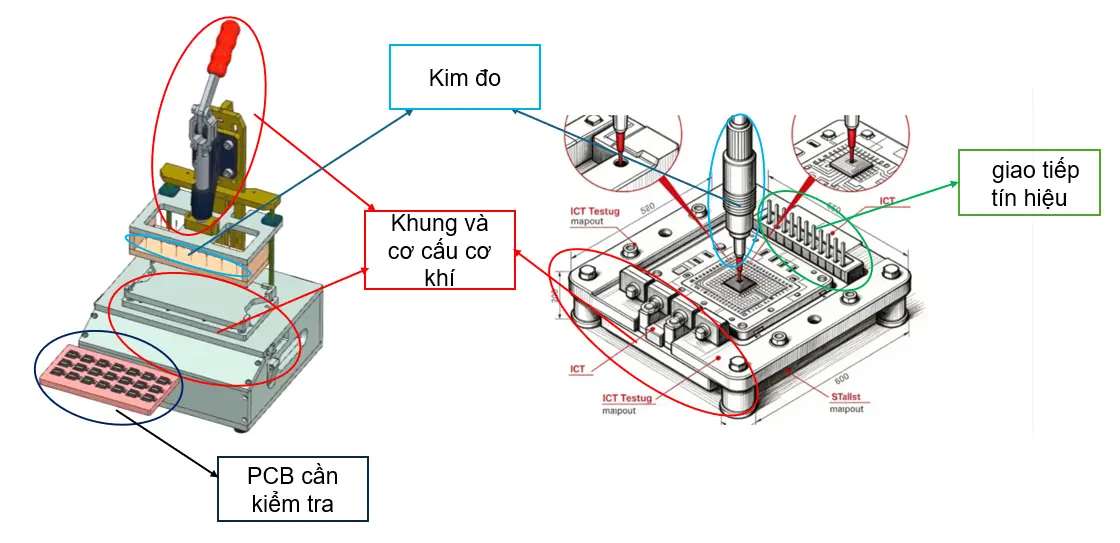

Một bộ Jig Test hoàn chỉnh thường gồm ba nhóm thành phần chính: hệ thống cơ khí, hệ thống điện và hệ thống điều khiển.

Hệ Thống Khung Và Cơ Cấu Cơ Khí

Đế Jig

Đế là bộ khung chịu lực chính của toàn bộ thiết bị. Thành phần này giữ cố định các Pogo Pin, hệ thống dây dẫn và cơ cấu ép, đồng thời đảm bảo độ cứng vững trong suốt quá trình sử dụng.

Bộ Định Vị PCB

Bộ định vị giúp bo mạch luôn nằm đúng vị trí thiết kế, tránh hiện tượng lệch tọa độ khiến đầu kim không tiếp xúc đúng điểm đo.

Nắp Ép

Nắp ép tạo lực ép đều lên toàn bộ bo mạch, giúp tất cả Pogo Pin tiếp xúc ổn định với Test Point mà không làm cong hoặc hư hỏng PCB.

Cơ Điện Tử

Pogo Pin

Đây là thành phần trực tiếp truyền tín hiệu giữa bo mạch và thiết bị đo.

Pogo Pin phải đảm bảo điện trở tiếp xúc thấp, khả năng đàn hồi tốt và tuổi thọ cao để đáp ứng hàng trăm nghìn chu kỳ kiểm tra.

Cảm Biến Nhận Diện PCB

Cảm biến giúp phát hiện bo mạch đã được đặt đúng vị trí hay chưa.

Nếu PCB chưa được lắp chính xác, hệ thống sẽ không cho phép bắt đầu quá trình kiểm tra nhằm tránh làm hỏng đầu kim hoặc bo mạch.

Khóa An Toàn

Khóa an toàn bảo vệ người vận hành bằng cách ngăn hệ thống đóng Jig hoặc cấp nguồn khi phát hiện lỗi trong quá trình thao tác.

Hệ Thống Điều Khiển Và Giao Tiếp

Phần điều khiển đóng vai trò trung tâm, kết nối Jig Test với máy tính hoặc hệ thống ATE.

Ngoài việc điều khiển toàn bộ quá trình kiểm tra, hệ thống còn thu thập dữ liệu, hiển thị kết quả PASS/FAIL và lưu trữ thông tin phục vụ truy xuất chất lượng sau này.

Lời Kết

Jig Test PCB là một trong những thiết bị không thể thiếu trong ngành sản xuất điện tử hiện đại. Với khả năng kiểm tra đồng thời nhiều điểm đo, phát hiện lỗi nhanh và hỗ trợ nạp chương trình tự động, Jig Test giúp doanh nghiệp nâng cao năng suất, giảm tỷ lệ lỗi và đảm bảo chất lượng sản phẩm trước khi xuất xưởng.

Ở phần 2, chúng ta sẽ tiếp tục tìm hiểu các loại Jig Test PCB phổ biến, nguyên tắc thiết kế điểm đo, cách lựa chọn Pogo Pin và những tiêu chuẩn quan trọng khi thiết kế đồ gá kiểm tra PCB.
